説明

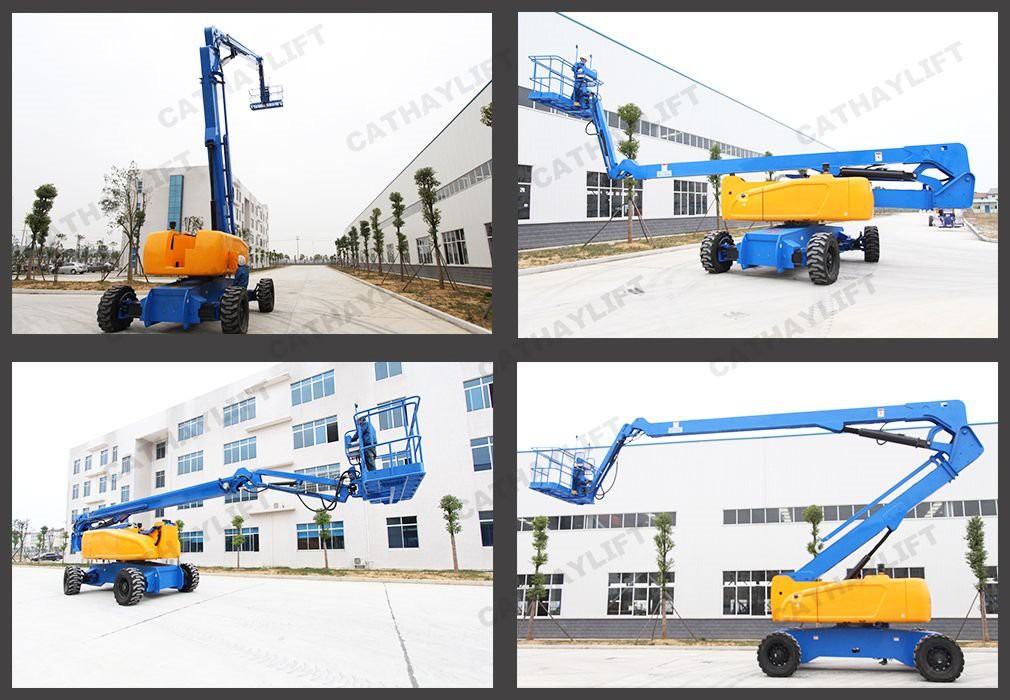

最大作業高さは58m、積載量は480kg、ディーゼルパワー、フルフォーマット、上下左右のアームにより、プラットフォームバスケットがさまざまな障害物の跳躍を完了し、プラットフォームに対して360度回転します。、ボート、建設業。

型式番号

CSTBL-12

CSTBL-16

CSTBL-20

CSTBL-22

CSTBL-26

CSTBL-28

CSTBL-30

CSTBL-32

CSTBL-36

CSTBL-38

CSTBL-42

CSTBL-56

最大作業高さ

14.3m

18.2m

22.3m

24.1 m

28m

30m

32.4 m

34 m

38.64 m

40.4 m

44 m

58m

プラットフォームの最大高さ

12.3m

16.2m

20.3m

22.1 m

26m

28m

30.4m

32 m

36.64 m

38.4 m

42 m

56m

最大作業半径

10.5m

15m

18m

18 m

22m

21.4 m

23 m

26m

リフト容量（制限あり）

480kg

480キロ

480kg

480キロ

480kg

リフト容量（無制限）

230kg

230キロ

230kg

340kg

230キロ

340kg

230キロ

230kg

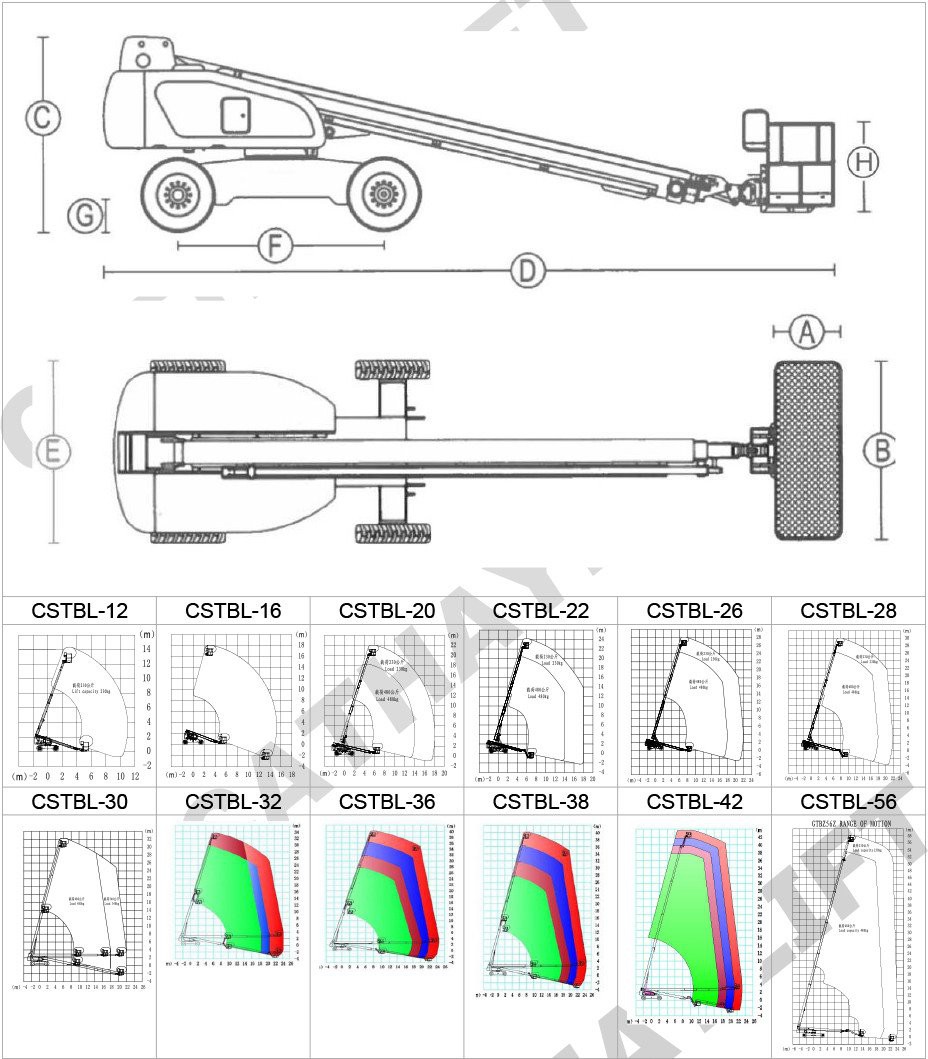

長さ（収納時）Ⓓ

7.54m

7.9m

9.3m

10.97 m

11.55m

13.5m

13 m

14.1 m

13 m

14.1 m

13.3 m

14.9m

幅（収納時）Ⓔ

2.29m

2.39m

2.49m

2.5m

2.5 m

2.5m

2.5 m

2.49 m

5.1m

高さ（収納時）Ⓒ

2.39m

2.69m

2.75m

2.75 m

2.83m

3.08m

3.28m

3.6m

ホイールベースⒻ

2.45m

3m

3.66m

3.96m

5.6m

最低地上高Ⓖ

0.43m

0.43 m

0.43m

0.43 m

0.43m

0.43 m

プラットフォームサイズⒷ*Ⓐ

1.83*0.76m

2.44*0.91m

回転半径(内側)

2.2 m

2.66m

3m

3.59 m

2.74 m

3.13 m

3.13m

回転半径(外側)

5.2 m

5.66m

3m

3 m

5.59 m

4.14 m

7.6m

走行速度（収納時）

時速4.4km

4.4km/h

時速4.4km

4.4km/h

移動速度(上昇)

時速1.1km

1.1km/h

時速1.1km

1.1km/h

グレード能力

40パーセント

ソリッドタイヤ

36×12-20

33×12-20

36×14-20

385/65-24

385/65-22.5

445/65-22.5

プラットフォームのレベリング

自動レベリング

スイングスピード

0~1/3rpm

ターンテーブルスイング

360度連続

プラットフォームの回転

±80度

燃料タンク容量

151L

150L

151 L

151L

151 L

151L

200L

300L

総重量

7000kg

10000kg

12500kg

13000キロ

16500kg

17000kg

18500kg

18650kg

20120kg

23000キロ

23600kg

27500kg

電圧を制御する

DC12V

24v

エンジン

ヤンマー

カミンズ

積み込み・発送

40GP

40FR

40FR わあ

40FR OOG

ドライブ*ステアリング

4WD*2WS / 4WD*4WS (WD:ホイールドライブ、WS:ホイールステアリング)

特徴と利点:

製品の技術的性能の利点:

● 強力な支持力。

● 業務範囲が広い。

●強いクライミング能力。

● 最高走行速度が速い。

● 油圧システムは、可変ポンプと 2 速モーターで構成されるクローズドシステムであり、エネルギー消費が少なく、逆方向への影響が小さいという利点があります。

● バス制御、シンプルで信頼性が高く、メンテナンスが容易。

● オリジナルのインポートされた軍用グレードの PLC は、個々のニーズを満たすために顧客の要件に従ってプログラムおよび開発することができ、また、ほこり、溶接スラグ、高温および重度の腐食を伴う造船所の過酷な環境にも適応できます。

● 故障診断情報を適時に提供する独自の選択故障診断システム。

● 製品の操作性能の利点:

● 操作が簡単で、安定性が高く、衝撃がなく、揺れがありません。

●押しボタンスイッチはタッチスイッチよりも信頼性が高い

製品品質の利点:

● バルブ、ポンプ、モーター、トラベルレジューサー、PLCなどの主要な油圧部品、電気部品、トランスミッション部品などは、すべて欧米をはじめとする世界のトップブランドから厳選されており（詳細はパーツリストを参照）、高い評価を得ています。信頼性;

● 鉄骨構造の安全係数と安定係数は、同様のメーカーのものよりも優れているため、機器の耐用年数が保証されます。

● 部品の表面は、Sa2.5 レベルまでサンドブラスト処理され、無機ジンクリッチプライマーとニッポントップコートが施されており、高い防食性能を保証します。

● すべてのシャフトピンは耐摩耗性と電気メッキが施され、ほとんどの露出部分は効果的に腐食に抵抗するために亜鉛メッキまたはメッキが施されています。

● オイルシリンダー、ブーム、バルブブロック、ゴムホース、アルミパイプ、および防塵が必要なその他の部品には、対応する防塵装置が装備されているように、非常に厳格な防塵保護対策を採用してください。たとえば、溶接をカバーするためにオペレーティングプラットフォームの下にスチールカバーがあります。スラグ、スプラッシュ、ペンキ、その他の汚染物質。

製品の安全上の利点:

● 個人の安全を守るために、オプションの衝突防止装置を操作プラットフォームで利用できます。

● 操作プラットフォームには、個人の安全を守るための高さ制限装置をオプションで装備できます。

●ケーブルボックス（長さ検出器）はオプションのビルトインタイプ（ブーム内に設置）で破損しにくいです。

●コンピュータが自動的に安全範囲内かどうかを検知・判断します。近づくと音と光で警報し、危険箇所に到達すると危険な方向への行動を遮断します。

製品認証の利点:

世界で最も権威のあるEU CE認証、IPAFなど。

保証期間とアフターセールスの利点:

機器に対するキャセイリフトの保証期間は、機器が受領されてから 12 か月です。保証期間中、設計および製造上の品質による部品の損傷があった場合、お客様からの連絡を受けてから 24 時間以内に対応し、最短時間で無料交換を行います。保証期間が終了した後も、ライフタイムメンテナンス、スペアパーツの供給、テクニカルサポートなどのサービスは引き続き提供されます。
